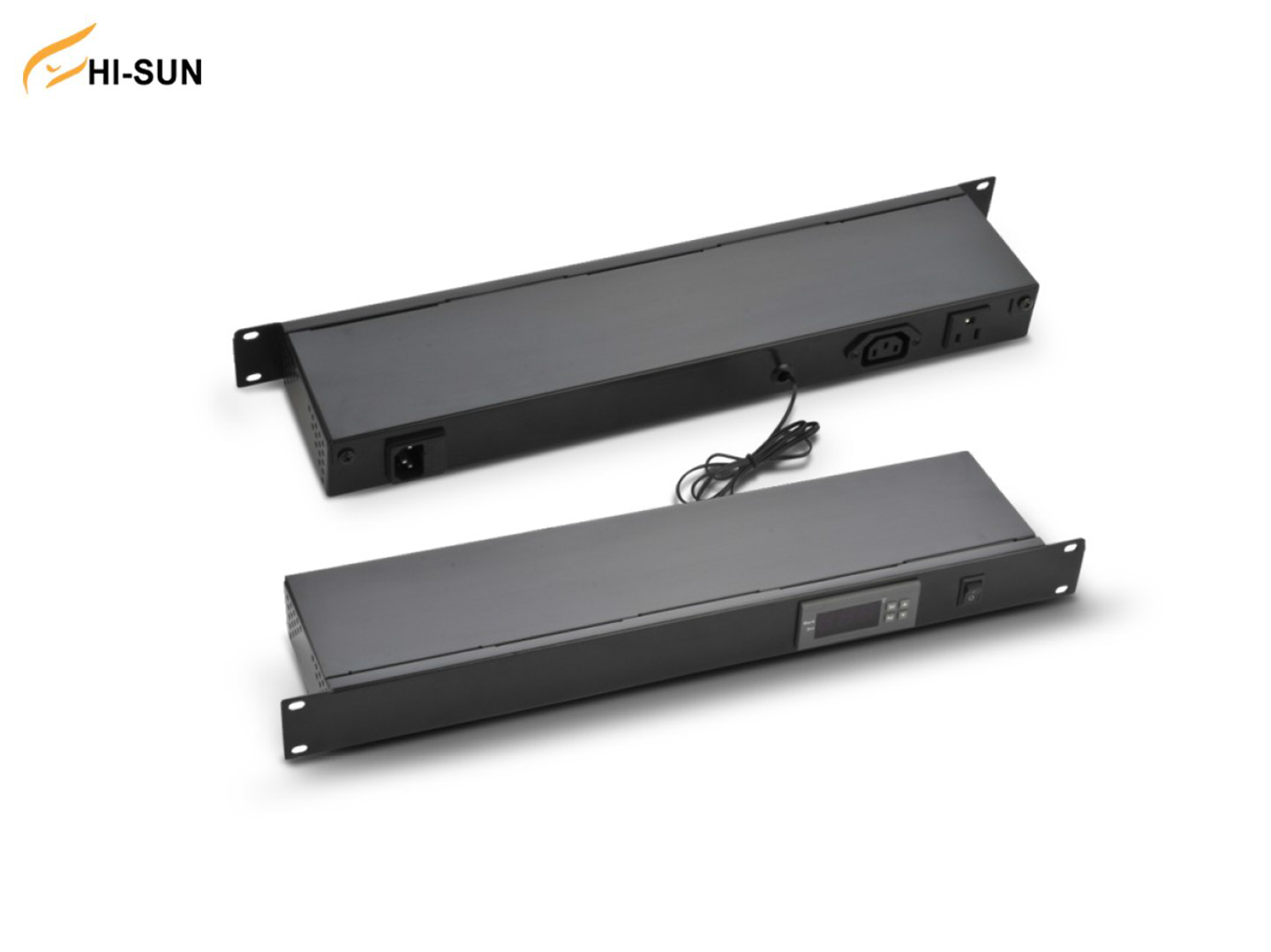

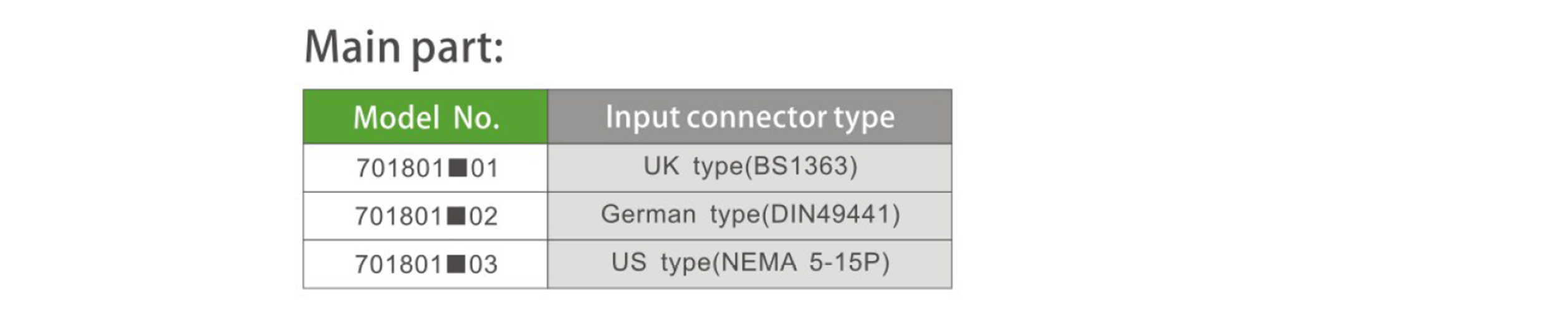

TC Digital Temperature Unit

                                   ■   19”installation

                                   ■   Simple structure, easy installation；
                                   ■   Easy cabling & operation；
                                   ■   Disturbing resistance、reliable running；
                                   ■   2-way output (IEC320 C13 and NEMA 5-15R).

                                   Technical parameters

                                   ■   Power supply:220VAC+10%/-15%,50/60Hz.

                                   ■   Temperature measuring range:-50°C ~99〇C.
                                   ■   Resoluton:1°C.
                                   ■   Refrigeration output contact capacity: 10A/277VAC.
                                   ■   Senssor error delay time:1 min.
                                   ■   Safe level:1P65.
                                   ■   Operation humidity:20〜85%(no condensate).
                                   ■    Power consumption:≤3W.
                                   ■   Temperature controlling range: -40°C ~50°C.
                                   ■   Accuracy :-50°C 〜70°C, ±1°C, ±1°Cat others
                                        can drive single phase compressors 1/2HP.
                                   ■    Sensor： NTC.
                                   ■   Operation Temperature ：-3〇°C ~75°C.

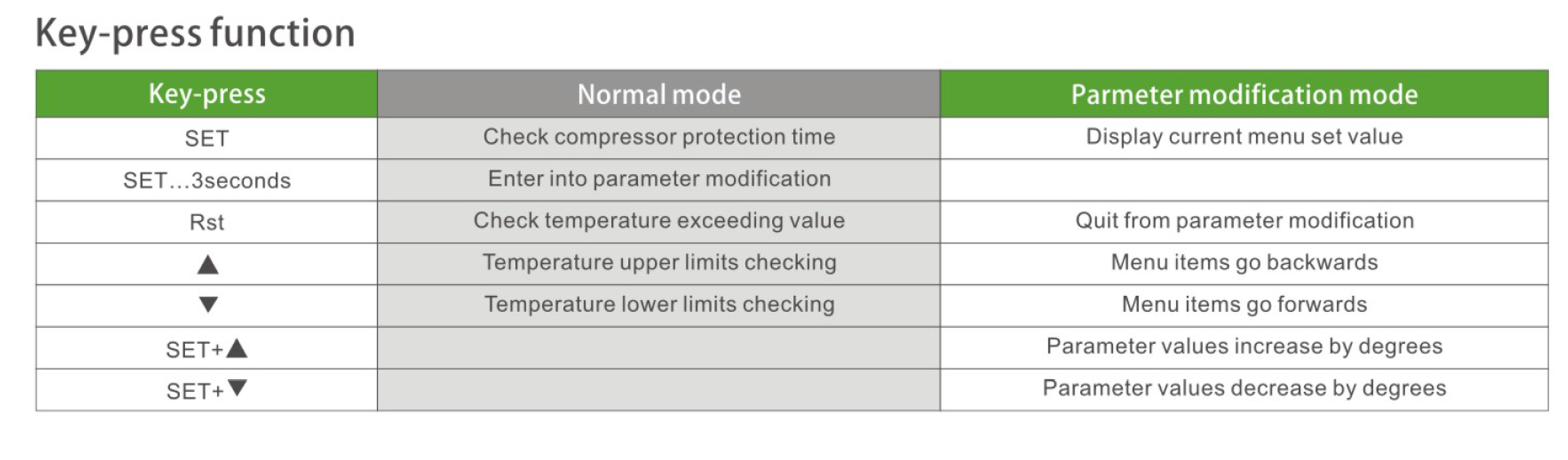

                                   Key operation

                                   ■   Check parameter set value：
                                        Press ▲ and then loosen to display the set upper limit:
                                        Press and then loosen ▼ to display the.

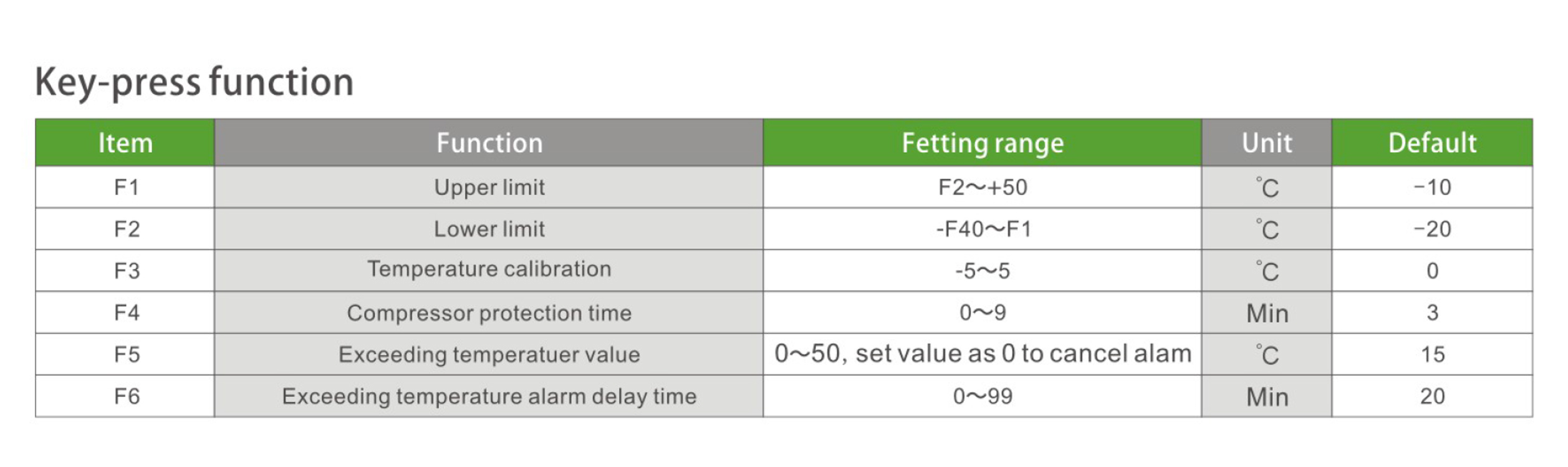

                                   Modify parameter set value

                                   ■   Press set for more than 3s to enter into parameter modifying
                                        status the last, display the last adjusted menu after electrified
                                        with parameter modifying indicator light on.

                                   ■   Press ▲or ▼ to go forward or backward the menu item;
                                        press set to display the current..

                                   Parameter set value

                                   ■   Press set and ■or■ simultaneously can adjust the current
                                        parameter set value; press set and■ simultaneously more
                                        than 1 s will increase current parameter set value quickly;
                                        press set and ■simultaneously more than 1s will decrease
                                        current parameter set value quickly;

                                   ■   Press rest or no key operation in 30s will save the modified
                                        parameter and return to normal temperature display status.

                                   Restore the parameter setting

                                   ■   When electrify the controller, first check the parameter
                                        setting, if parameter setting is wrong. LED display E1 with
                                        buzzer sound, at this time press Set will restore default
                                        parameter setting.

                                   ■   Advise to reset the parameter.

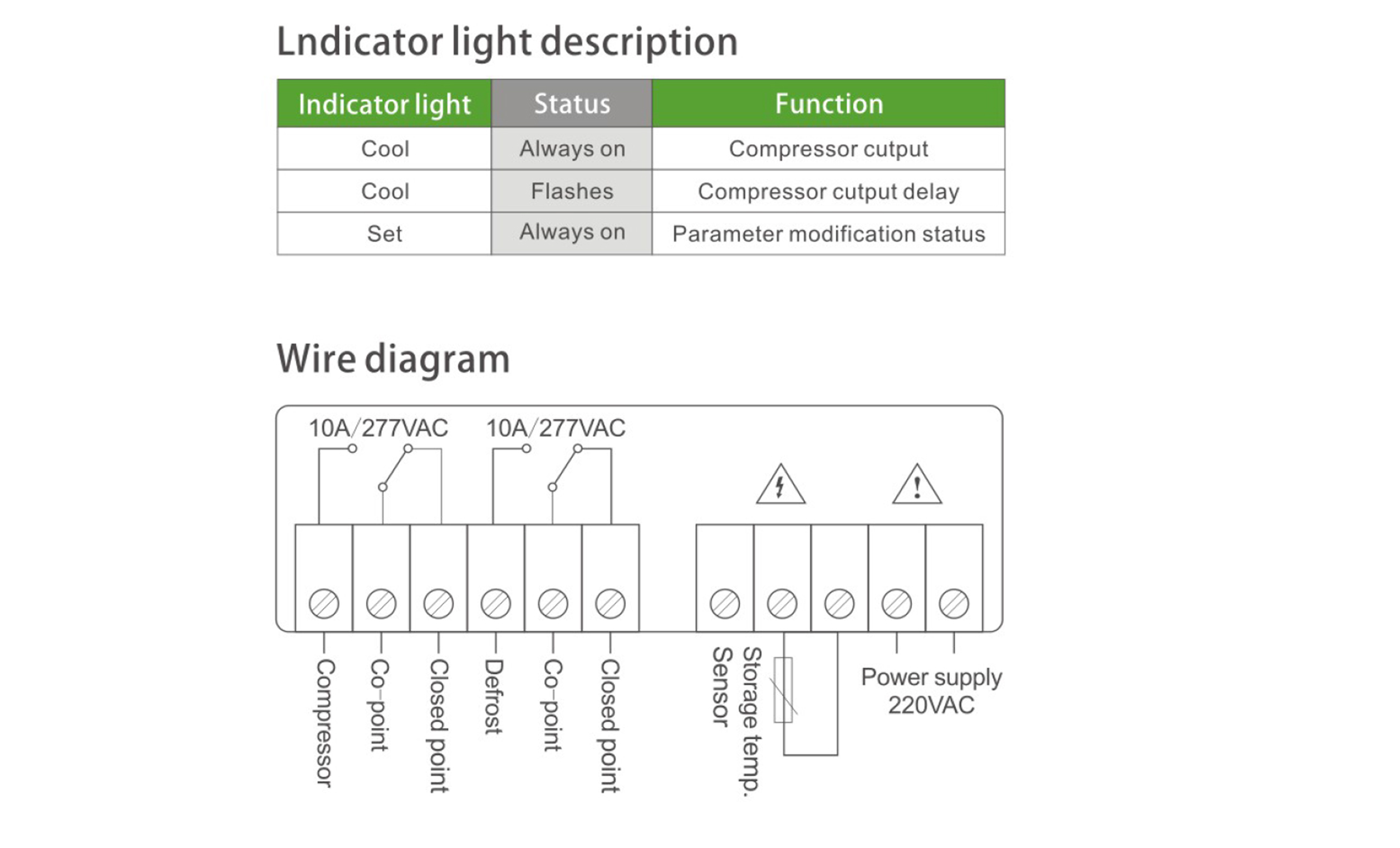

                                   Control output

                                   ■   Compressor: When the storage temp. Is higher than set
                                        temp. Upper limit. compressor starts. lower than set temp.
                                        Lower limit, compressor stops, When sensor error,
                                        compressor works proportionally as on -15 minutes off-30
                                        minutes. After electrified or compressor stops. Compressor
                                        restart-up is allowed after running out of compressor
                                        protection time.

                                   ■   Alarm: While temp. exceeding values is not O.LED blinkingly
                                        displays current temperature when storage temperature is
                                        higher than set temperature upper limit +exceeding temp
                                        value or lower than set lower limit-exceeding temp. value.
                                        When rimming out of the exceeding temp. limit alarm delay
                                        after electrified. exceeding temp. limit alarm starts with
                                        buzzer sound, and alarm cancel when temperature return

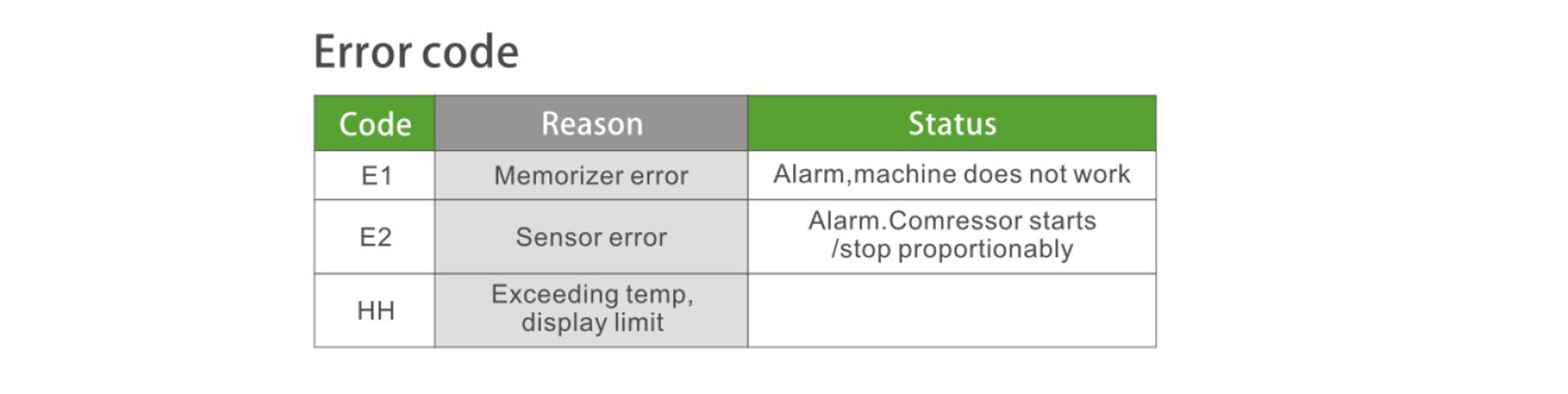

                                        to normal temperature LED blinkingly Display E1 with
                                        buzzer sound when memorizer error; display E2 with
                                        buzzer sound when sensor error, Display HH when temp.
                                        Higher than 99 ℃ and lower than 120℃.Press any key
                                        to cancel alarm sound, but alarm status remains.

                                   Safety regulations

                                   ■   Danger: Strictly distinguish the sensor down-lead, power
                                        wire and output relay interface from one another, prohibit
                                        wrong connections or overloading the relay.
                                        All connections should be modified under electricity cut-off.

                                   ■   Warning: Prohibit to use the machine in water or under the
                                        environment of lower damp, high temperature, string
                                        electromagnetism interference it string corrosion.

                                   ■   Caution: The power supply should conform to on labeled
                                        on the machine, and ensure the stability of the power voltage.
                                        Sensor down-lead and power should be kept for a proper
                                        distance to avoid possible interferences.
